Niveleuses de la sérieK

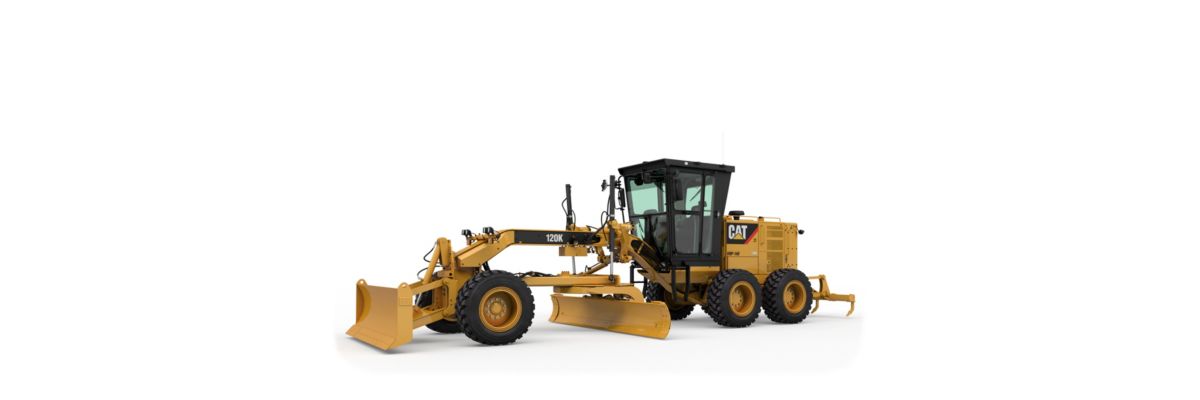

140K
| Moteur | |
|---|---|
| Puissance de base (1re vitesse), nette | 127 kW |
| Poids | |
| Poids total autorisé en charge, équipement standard | 14768 kg |
| Bouclier | |
| Largeur de la lame | 3.7 m |
| Engine | |
| Modèle de moteur | Cat® C7 à technologie ACERT™ |
| Poids | |
| Poids total autorisé en charge, base, total | 14138 kg |
| Moteur | |
| VHP, rapports 1-2, nette | 127 kW |
| VHP, rapport 3, nette | 135 kW |
| VHP – Rapports 4-8, nette | 142 kW |
| Puissance brute de base (toutes vitesses) | 140 kW |
| VHP, rapports 1-2, brute | 140 kW |
| VHP, rapport 3, brute | 148 kW |
| Puissance variable - vitesses 4 à 8 - nette (2) | 155 kW |
| Cylindrée | 7.2 l |
| Alésage | 105 mm |
| Course | 127 mm |
| Réserve de couple, vitesses 1 à 2 | -50 % |
| Réserve de couple, 3e vitesse | -50 % |
| Réserve de couple, vitesses 4 à 8 | -50 % |
| Couple maxi, vitesses 1 à 2 | 889 Nm |
| Couple maxi, 3e vitesse | 943 Nm |
| Couple maxi, vitesses 4 à 8 | 996 Nm |
| Vitesse à la puissance nominale | 2000 tr/min |
| Nombre de cylindres | 6 |
| Altitude de détarage | 3048 m |
| Température ambiante élevée : Vitesse du ventilateur, maximum | 1800 tr/min |
| Capacité ambiante - Élevée | 50 °C |
| Groupe motopropulseur | |
| Vitesses avant / arrière | 8 rap AV / 6 rap AR |
| Transmission | Boîte de vitesses commandée en charge (powershift) avec prise directe |
| Freins de manœuvre | Disque à huile multiple à commande pneumatique |
| Freins - Service - Surface | 23948 cm² |
| Freins de stationnement | Disque à huile multiple à commande pneumatique |
| Freins - auxiliaires | Double circuit |
| Spécifications de fonctionnement | |
| Vitesse maximale en marche avant | 46.8 km/h |
| Vitesse maxi - Marche arrière | 37 km/h |
| Rayon de braquage - Extérieur des pneus avant | 7.5 m |
| Angle de braquage, gauche/droite | 47.5 ° |
| Angle d'articulation, gauche/droite | 20 ° |
| Marche avant, 1re | 4 km/h |
| Marche avant, 2e | 5.4 km/h |
| Marche avant, 3e | 7.9 km/h |
| Marche avant, 4e | 10.9 km/h |
| Caractéristiques de fonctionnement | |
| Marche avant, 5e | 17.2 km/h |
| Spécifications de fonctionnement | |
| Marche avant, 6e | 23.4 km/h |
| Caractéristiques de fonctionnement | |
| Marche avant, 7e | 32.2 km/h |
| Spécifications de fonctionnement | |
| Marche avant, 8e | 46.8 km/h |
| Caractéristiques de fonctionnement | |
| Marche arrière, 1re | 3.2 km/h |
| Spécifications de fonctionnement | |
| Marche arrière, 2e | 5.9 km/h |
| Marche arrière, 3e | 8.6 km/h |
| Marche arrière, 4e | 13.6 km/h |
| Caractéristiques de fonctionnement | |
| Marche arrière, 5e | 25.4 km/h |
| Spécifications de fonctionnement | |
| Marche arrière, 6e | 37 km/h |
| Hydraulic System | |
| Type de circuit | Système de compensation de pression à priorité proportionnelle sensible à la charge et à centre fermé |
| Type de pompe | Piston variable |
| Circuit hydraulique | |
| Sortie de pompe | 210.5 l/min |
| Pression maximale du circuit | 25500 kPa |
| Pression au repos | 3600 kPa |
| Contenance du réservoir | 55 l |
| Moteur | |
| Plage de puissance variable – Nette | 127-142 kW (170-190 ch) |
| Bouclier | |
| Bouclier - Hauteur | 610 mm |
| Bouclier - Épaisseur | 22 mm |
| Rayon d'arc | 413 mm |
| Garde entre lame et cercle | 120 mm |
| Largeur de la lame de coupe | 152 mm |
| Épaisseur de la lame de coupe | 16 mm |
| Embout – Largeur | 152 mm |
| Embout – Épaisseur | 16 mm |
| Force de traction de la lame - poids total autorisé en charge (PTAC) type | 9304 kg |
| Effort de traction à la lame, PTAC maximum | 12403 kg |
| Pression verticale - poids total autorisé en charge (PTAC) type | 7728 kg |
| Abaissement de pression, PTAC maximal | 12944 kg |
| Portée de la lame | |
| Déport du cercle, à droite | 728 mm |
| Déport du cercle, à gauche | 752 mm |
| Déport du bouclier, à droite | 663 mm |
| Déport du bouclier, à gauche | 512 mm |
| Angle maximal de la lame | 90 ° |
| Plage d'extrémités de lame, marche avant | 40 ° |
| Plage d'extrémités de lame, marche arrière | 5 ° |
| Portée maximale à l'extérieur des pneus, à droite | 1978 mm |
| Portée maximale à l'extérieur des pneus, à gauche | 1896 mm |
| Hauteur de levage max. au-dessus du sol | 480 mm |
| Profondeur de coupe max. | 735 mm |
| Ripper | |
| Profondeur de rippage, maximale | 462 mm |
| Porte-dents du ripper, quantité | 5 |
| Espacement de porte-dents du ripper | 533 mm |
| Force de pénétration | 8047 kg |
| Force d'extraction | 9281 kg |
| Augmentation de la longueur de la machine, bras levé | 970 mm |
| Scarificateur | |
| Intermédiaire, type V : largeur de travail | 1184 mm |
| Intermédiaire, type V, profondeur de scarification, maximum | 229 mm |
| Intermédiaire, type V : nombre de porte-dents du scarificateur | 11 |
| Intermédiaire, type V : espacement de porte-dents de scarificateur | 116 mm |
| Arrière, largeur de travail | 2300 mm |
| Moteur | |
| Puissance de base (tous les rapports) : Nette | 128 kW |
| Poids | |
| Poids total autorisé en charge, équipement standard, essieu avant | 4430 kg |
| Poids total autorisé en charge, équipement standard, total | 14768 kg |
| Poids total autorisé en charge, équipement standard, essieu arrière | 10338 kg |
| Scarificateur | |
| Arrière, profondeur de scarification, maximum | 266 mm |
| Arrière : nombre de porte-dents de scarificateur | 9 |
| Arrière, espacement de porte-dents de scarificateur | 267 mm |
| Châssis | |
| Cercle, diamètre | 1530 mm |
| Cercle, épaisseur du support de lame | 35 mm |
| Barre d'attelage, hauteur | 127 mm |
| Barre d'attelage, largeur | 76.2 mm |
| Essieu avant, hauteur au centre | 628 mm |
| Essieu avant, inclinaison des roues, gauche/droite | 18 ° |
| Essieu avant : oscillation totale par côté | 32 ° |
| Plaque avant supérieure/inférieure : Largeur | 305 mm |
| Plaque avant supérieure/inférieure : Épaisseur | 25 mm |
| Plateaux avant, largeur | 242 mm |
| Plateaux avant, épaisseur | 12 mm |
| Poids linéaires avant, minimum | 165 kg/m |
| Poids linéaires avant, maximum | 213 kg/m |
| Module de section avant - mini | 2083 cm² |
| Module de section avant, maximum | 4785 cm² |
| Tandems | |
| Hauteur | 506 mm |
| Largeur | 201 mm |
| Épaisseur du flanc de pneu, intérieure | 16 mm |
| Épaisseur du flanc de pneu, extérieure | 18 mm |
| Pas de la chaîne d'entraînement | 51 mm |
| Espacement entre les essieux de roues | 1522 mm |
| Oscillation tandem - Avant haut | 15 ° |
| Oscillation tandem, avant bas | 25 ° |
| Contenances | |
| Capacité de carburant | 305 l |
| Circuit de refroidissement | 40 l |
| Huile moteur | 25 l |
| Transmission - Différentiel - Réducteurs | 47 l |
| Carter tandem - Chacun | 64 l |
| Logement du palier de fusée de roue avant | 0.5 l |
| Carter d'entraînement de cercle | 7 l |
| Poids | |
| Poids total autorisé en charge, base, essieu avant | 4242 kg |
| Poids total autorisé en charge, base, essieu arrière | 9897 kg |
| Poids brut - maxi | 21201 kg |
| Poids total autorisé en charge, maximum, essieu avant | 7420 kg |
| Poids total autorisé en charge, maximum, essieu arrière | 13781 kg |
| Encombrement | |
| Hauteur avec cabine ROPS | 3354 mm |
| Hauteur avec cabine non-ROPS | 3348 mm |
| Hauteur : toit/ROPS | 3354 mm |
| Garde au sol, essieu avant central | 614 mm |
| Dimensions | |
| Longueur entre les essieux en tandem | 1523 mm |
| Encombrement | |
| Longueur de l'essieu avant au bouclier | 2598 mm |
| Longueur de l'essieu avant au tandem intermédiaire | 6086 mm |
| Longueur du pneu avant à l'arrière de la machine | 8504 mm |
| Longueur entre le contrepoids et le ripper | 10013 mm |
| Garde au sol, carter de transmission | 337 mm |
| Hauteur au sommet des vérins | 3044 mm |
| Hauteur - Cheminée d'échappement | 2893 mm |
| Largeur : entre les axes des pneus | 2065 mm |
| Dimensions | |
| Largeur à l'extérieur des pneus arrière | 2452 mm |
| Encombrement | |
| Largeur : à l'extérieur des pneus avant | 2481 mm |
| Normes | |
| Cadre ROPS/FOPS | ISO 3471:1994/ISO 3449:1992 |
| Standards | |
| Direction | ISO 5010:1992 |
| Freins | ISO 3450:1996 |
160K Télécharger la brochure
| Moteur | |
|---|---|
| Puissance de base (1re vitesse), nette | 139 kW |
| Poids | |
| Poids total autorisé en charge, équipement standard | 15785 kg |
| Bouclier | |
| Largeur de la lame | 4.3 m |
| Engine | |
| Modèle de moteur | Cat® C7 à technologie ACERT™ |
| Poids | |
| Poids total autorisé en charge, base, total | 15155 kg |
| Moteur | |
| VHP, rapports 1-2, nette | 139 kW |
| VHP, rapport 3, nette | 147 kW |
| VHP – Rapports 4-8, nette | 154 kW |
| Puissance brute de base (toutes vitesses) | 151 kW |
| Puissance variable - brute, vitesses 1 à 2 | 151 kW |
| VHP, rapport 3, brute | 159 kW |
| Puissance variable - vitesses 4 à 8 - nette (2) | 166 kW |
| Cylindrée | 7.2 l |
| Alésage | 105 mm |
| Course | 127 mm |
| Réserve de couple, vitesses 1 à 2 | 47% |
| Réserve de couple, 3e vitesse | 47% |
| Réserve de couple, vitesses 4 à 8 | 48% |
| Couple maxi, vitesses 1 à 2 | 969 Nm |
| Couple maxi, 3e vitesse | 1023 Nm |
| Couple maxi, vitesses 4 à 8 | 1076 Nm |
| Vitesse à la puissance nominale | 2000 tr/min |
| Nombre de cylindres | 6 |
| Altitude de détarage | 3048 m |
| Température ambiante élevée : Vitesse du ventilateur, maximum | 1800 tr/min |
| Capacité ambiante - Élevée | 50 °C |
| Groupe motopropulseur | |
| Vitesses avant / arrière | 8 rap AV / 6 rap AR |
| Transmission | Boîte de vitesses commandée en charge (powershift) avec prise directe |
| Freins de manœuvre | Disque à huile multiple à commande pneumatique |
| Freins - Service - Surface | 23948 cm² |
| Freins de stationnement | Disque à huile multiple à commande pneumatique |
| Freins - auxiliaires | Double circuit |
| Spécifications de fonctionnement | |
| Vitesse maximale en marche avant | 46.4 km/h |
| Vitesse maxi - Marche arrière | 36.6 km/h |
| Rayon de braquage - Extérieur des pneus avant | 7.5 m |
| Angle de braquage, gauche/droite | 47.5 ° |
| Angle d'articulation, gauche/droite | 20 ° |
| Marche avant, 1re | 4.1 km/h |
| Marche avant, 2e | 5.5 km/h |
| Marche avant, 3e | 8 km/h |
| Marche avant, 4e | 11 km/h |
| Caractéristiques de fonctionnement | |
| Marche avant, 5e | 17 km/h |
| Spécifications de fonctionnement | |
| Marche avant, 6e | 23.2 km/h |
| Caractéristiques de fonctionnement | |
| Marche avant, 7e | 31.9 km/h |
| Spécifications de fonctionnement | |
| Marche avant, 8e | 46.4 km/h |
| Caractéristiques de fonctionnement | |
| Marche arrière, 1re | 3.2 km/h |
| Spécifications de fonctionnement | |
| Marche arrière, 2e | 5.9 km/h |
| Marche arrière, 3e | 8.7 km/h |
| Marche arrière, 4e | 13.4 km/h |
| Caractéristiques de fonctionnement | |
| Marche arrière, 5e | 25.2 km/h |
| Spécifications de fonctionnement | |
| Marche arrière, 6e | 36.6 km/h |
| Hydraulic System | |
| Type de circuit | Système de compensation de pression à priorité proportionnelle sensible à la charge et à centre fermé |
| Type de pompe | Piston variable |
| Circuit hydraulique | |
| Sortie de pompe | 210.5 l/min |
| Pression maximale du circuit | 25500 kPa |
| Pression au repos | 3600 kPa |
| Contenance du réservoir | 55 l |
| Moteur | |
| Plage de puissance variable – Nette | 139-154 kW (186-206 ch) |
| Bouclier | |
| Bouclier - Hauteur | 686 mm |
| Bouclier - Épaisseur | 25 mm |
| Rayon d'arc | 413 mm |
| Garde entre lame et cercle | 90 mm |
| Largeur de la lame de coupe | 203 mm |
| Épaisseur de la lame de coupe | 16 mm |
| Embout – Largeur | 152 mm |
| Embout – Épaisseur | 16 mm |
| Force de traction de la lame - poids total autorisé en charge (PTAC) type | 9945 kg |
| Effort de traction à la lame, PTAC maximum | 12908 kg |
| Pression verticale - poids total autorisé en charge (PTAC) type | 8260 kg |
| Abaissement de pression, PTAC maximal | 13472 kg |
| Portée de la lame | |
| Déport du cercle, à droite | 728 mm |
| Déport du cercle, à gauche | 752 mm |
| Déport du bouclier, à droite | 943 mm |
| Déport du bouclier, à gauche | 851 mm |
| Angle maximal de la lame | 90 ° |
| Plage d'extrémités de lame, marche avant | 40 ° |
| Plage d'extrémités de lame, marche arrière | 5 ° |
| Portée maximale à l'extérieur des pneus, à droite | 2261 mm |
| Portée maximale à l'extérieur des pneus, à gauche | 2223 mm |
| Hauteur de levage max. au-dessus du sol | 452 mm |
| Profondeur de coupe max. | 790 mm |
| Ripper | |
| Profondeur de rippage, maximale | 462 mm |
| Porte-dents du ripper, quantité | 5 |
| Espacement de porte-dents du ripper | 533 mm |
| Force de pénétration | 8518 kg |
| Force d'extraction | 9281 kg |
| Augmentation de la longueur de la machine, bras levé | 970 mm |
| Scarificateur | |
| Intermédiaire, type V : largeur de travail | 1184 mm |
| Intermédiaire, type V, profondeur de scarification, maximum | 229 mm |
| Intermédiaire, type V : nombre de porte-dents du scarificateur | 11 |
| Intermédiaire, type V : espacement de porte-dents de scarificateur | 116 mm |
| Moteur | |
| Puissance de base (tous les rapports) : Nette | 139 kW |
| Poids | |
| Poids total autorisé en charge, équipement standard, essieu arrière | 11049 kg |
| Poids total autorisé en charge, équipement standard, total | 15785 kg |
| Poids total autorisé en charge, équipement standard, essieu avant | 4735 kg |
| Scarificateur | |
| Arrière, largeur de travail | 2300 mm |
| Arrière : profondeur de scarification, maximum | 462 mm |
| Arrière, profondeur de scarification, maximum | 266 mm |
| Arrière : nombre de porte-dents de scarificateur | 9 |
| Arrière, espacement de porte-dents de scarificateur | 267 mm |
| Châssis | |
| Cercle, diamètre | 1553 mm |
| Cercle, épaisseur du support de lame | 40 mm |
| Barre d'attelage, hauteur | 127 mm |
| Barre d'attelage, largeur | 76.2 mm |
| Essieu avant, hauteur au centre | 628 mm |
| Essieu avant, inclinaison des roues, gauche/droite | 18 ° |
| Front axle - total oscillation per side | 32 ° |
| Plaque avant supérieure/inférieure : Largeur | 305 mm |
| Plaque avant supérieure/inférieure : Épaisseur | 25 mm |
| Plateaux avant, largeur | 242 mm |
| Plaques avant, épaisseur | 12 mm |
| Poids linéaires avant, minimum | 165 kg/m |
| Poids linéaires de l'avant - maxi | 213 kg/m |
| Module de section avant, minimum | 2083 cm² |
| Module de section avant, maximum | 4785 cm² |
| Tandems | |
| Hauteur | 572 mm |
| Largeur | 201 mm |
| Épaisseur du flanc de pneu, intérieure | 16 mm |
| Épaisseur du flanc de pneu, extérieure | 18 mm |
| Pas de la chaîne d'entraînement | 51 mm |
| Espacement entre les essieux de roues | 1522 mm |
| Oscillation tandem - Avant haut | 15 ° |
| Oscillation tandem, avant bas | 25 ° |
| Contenances | |
| Capacité de carburant | 344 l |
| Circuit de refroidissement | 40 l |
| Huile moteur | 25 l |
| Transmission - Différentiel - Réducteurs | 47 l |
| Carter tandem - Chacun | 80 l |
| Logement du palier de fusée de roue avant | 0.5 l |
| Carter d'entraînement de cercle | 7 l |
| Poids | |
| Poids total autorisé en charge, base, essieu avant | 4546 kg |
| Poids total autorisé en charge, base, essieu arrière | 10609 kg |
| Poids total autorisé en charge (PTAC), maxi | 22066 kg |
| Poids total autorisé en charge, maximum, essieu avant | 7723 kg |
| Poids total autorisé en charge, maximum, essieu arrière | 14343 kg |
| Encombrement | |
| Hauteur avec cabine ROPS | 3354 mm |
| Hauteur avec cabine non-ROPS | 3348 mm |
| Hauteur : toit/ROPS | 3355 mm |
| Ground Clearance - Center Front Axle | 614 mm |
| Dimensions | |
| Longueur entre les essieux en tandem | 1523 mm |
| Encombrement | |
| Longueur de l'essieu avant au bouclier | 2481 mm |
| Longueur de l'essieu avant au tandem intermédiaire | 6086 mm |
| Longueur du pneu avant à l'arrière de la machine | 8504 mm |
| Longueur entre le contrepoids et le ripper | 10013 mm |
| Garde au sol, carter de transmission | 337 mm |
| Hauteur au sommet des vérins | 3044 mm |
| Hauteur - Cheminée d'échappement | 2891 mm |
| Largeur : entre les axes des pneus | 2065 mm |
| Dimensions | |
| Largeur à l'extérieur des pneus arrière | 2452 mm |
| Encombrement | |
| Largeur : à l'extérieur des pneus avant | 2481 mm |
| Normes | |
| Cadre ROPS/FOPS | ISO 3471:1994/ISO 3449:1992 |
| Standards | |
| Direction | ISO 5010:1992 |
| Freins | ISO 3450:1996 |
120K
| Moteur | |
|---|---|
| Puissance de base (1re vitesse), nette | 93 kW |
| Poids | |
| Poids total autorisé en charge, équipement standard | 13032 kg |
| Bouclier | |
| Largeur de la lame | 3.7 m |
| Engine | |
| Modèle de moteur | Moteur C7 Cat® avec technologie ACERT™ |
| Poids | |
| Poids total autorisé en charge, base, total | 12035 kg |
| Moteur | |
| VHP, rapports 1-2, nette | 93 kW |
| VHP, rapport 3, nette | 101 kW |
| VHP – Rapports 4-8, nette | 108 kW |
| VHP, rapports 1-2, brute | 103 kW |
| VHP, rapport 3, brute | 110 kW |
| Puissance variable - vitesses 4 à 8 - nette (2) | 118 kW |
| Cylindrée | 7.2 l |
| Alésage | 105 mm |
| Course | 127 mm |
| Vitesse à la puissance nominale | 2000 tr/min |
| Nombre de cylindres | 6 |
| Altitude de détarage | 3048 m |
| Température ambiante élevée : Vitesse du ventilateur, maximum | 1350 tr/min |
| Capacité ambiante - Élevée | 50 °C |
| Groupe motopropulseur | |
| Vitesses avant / arrière | Huit rapports avant/six rapports arrière |
| Transmission | Prise directe, power shift |
| Freins de manœuvre | À commande pneumatique, multidisques à bain d'huile |
| Freins - Service - Surface | 18606 cm² |
| Freins de stationnement | À commande pneumatique, multidisques à bain d'huile |
| Freins - auxiliaires | Circuit jumelé |
| Spécifications de fonctionnement | |
| Vitesse maximale en marche avant | 45.7 km/h |
| Vitesse maxi - Marche arrière | 36.1 km/h |
| Rayon de braquage - Extérieur des pneus avant | 7.3 m |
| Angle de braquage, gauche/droite | 47.5 ° |
| Angle d'articulation, gauche/droite | 20 ° |
| Marche avant, 1re | 3.9 km/h |
| Marche avant, 2e | 5.3 km/h |
| Marche avant, 3e | 7.7 km/h |
| Caractéristiques de fonctionnement | |
| Marche avant, 4e | 10.6 km/h |
| Marche avant, 5e | 16.8 km/h |
| Spécifications de fonctionnement | |
| Marche avant, 6e | 22.8 km/h |
| Marche avant, 7e | 31.4 km/h |
| Caractéristiques de fonctionnement | |
| Marche avant, 8e | 45.7 km/h |
| Marche arrière, 1re | 3.1 km/h |
| Spécifications de fonctionnement | |
| Marche arrière, 2e | 5.8 km/h |
| Marche arrière, 3e | 8.4 km/h |
| Marche arrière, 4e | 13.3 km/h |
| Marche arrière, 5e | 24.8 km/h |
| Marche arrière, 6e | 36.1 km/h |
| Hydraulic System | |
| Type de circuit | À détection de charge, à accumulation, PPPC |
| Type de pompe | Piston variable |
| Circuit hydraulique | |
| Sortie de pompe | 210.5 l/min |
| Pression maximale du circuit | 25500 kPa |
| Pression au repos | 3600 kPa |
| Contenance du réservoir | 24.5 l |
| Moteur | |
| Plage de puissance variable – Nette | 93-108 kW (125-145 ch) |
| Bouclier | |
| Bouclier - Hauteur | 610 mm |
| Bouclier - Épaisseur | 22 mm |
| Rayon d'arc | 413 mm |
| Garde entre lame et cercle | 120 mm |
| Largeur de la lame de coupe | 152 mm |
| Épaisseur de la lame de coupe | 16 mm |
| Embout – Largeur | 152 mm |
| Embout – Épaisseur | 16 mm |
| Force de traction de la lame - poids total autorisé en charge (PTAC) type | 8210 kg |
| Effort de traction à la lame, PTAC maximum | 10572 kg |
| Pression verticale - poids total autorisé en charge (PTAC) type | 7018 kg |
| Down Pressure - maximum GVW | 9037 kg |
| Portée de la lame | |
| Déport du cercle, à droite | 656 mm |
| Déport du cercle, à gauche | 658 mm |
| Déport du bouclier, à droite | 663 mm |
| Déport du bouclier, à gauche | 512 mm |
| Angle maximal de la lame | 90 ° |
| Plage d'extrémités de lame, marche avant | 40 ° |
| Gamme d'embouts de lame - arrière | 5 ° |
| Portée maximale à l'extérieur des pneus, à droite | 1928 mm |
| Portée maximale à l'extérieur des pneus, à gauche | 1764 mm |
| Hauteur de levage max. au-dessus du sol | 410 mm |
| Profondeur de coupe max. | 775 mm |
| Ripper | |
| Profondeur de rippage, maximale | 262 mm |
| Porte-dents du ripper, quantité | 5 |
| Espacement de porte-dents du ripper | 533 mm |
| Force de pénétration | 4343 kg |
| Force d'extraction | 2279 kg |
| Augmentation de la longueur de la machine, bras levé | 1058 mm |
| Scarificateur | |
| Intermédiaire, type V : largeur de travail | 1184 mm |
| Intermédiaire, type V, profondeur de scarification, maximum | 229 mm |
| Intermédiaire, type V : nombre de porte-dents du scarificateur | 11 |
| Intermédiaire, type V : espacement de porte-dents de scarificateur | 116 mm |
| Poids | |
| Poids total autorisé en charge, équipement standard, total | 13032 kg |
| Poids total autorisé en charge, équipement standard, essieu arrière | 9122 kg |
| Poids total autorisé en charge, équipement standard, essieu avant | 3910 kg |
| Moteur | |
| Puissance de base (tous les rapports) : Nette | 93 kW |
| Châssis | |
| Cercle, diamètre | 1530 mm |
| Cercle, épaisseur du support de lame | 30 mm |
| Barre d'attelage, hauteur | 127 mm |
| Barre d'attelage, largeur | 76.2 mm |
| Essieu avant, hauteur au centre | 615 mm |
| Essieu avant, inclinaison des roues, gauche/droite | 18 ° |
| Essieu avant : oscillation totale par côté | 32 ° |
| Plaque avant supérieure/inférieure : Largeur | 280 mm |
| Plaque avant supérieure/inférieure : Épaisseur | 22 mm |
| Plateaux avant, largeur | 236 mm |
| Plateaux avant, épaisseur | 10 mm |
| Poids linéaires de l'avant - mini | 134 kg/m |
| Poids linéaires avant, maximum | 172 kg/m |
| Module de section avant - mini | 1619 cm² |
| Module de section avant, maximum | 3681 cm² |
| Tandems | |
| Hauteur | 438 mm |
| Largeur | 172 mm |
| Épaisseur du flanc de pneu, intérieure | 1 mm |
| Épaisseur du flanc de pneu, extérieure | 16 mm |
| Pas de la chaîne d'entraînement | 44.5 mm |
| Espacement entre les essieux de roues | 1510 mm |
| Oscillation tandem - Avant haut | 15 ° |
| Oscillation tandem, avant bas | 25 ° |
| Contenances | |
| Capacité de carburant | 305 l |
| Circuit de refroidissement | 40 l |
| Huile moteur | 25 l |
| Transmission - Différentiel - Réducteurs | 47 l |
| Carter tandem - Chacun | 49 l |
| Logement du palier de fusée de roue avant | 0.5 l |
| Carter d'entraînement de cercle | 7 l |
| Poids | |
| Poids total autorisé en charge, base, essieu avant | 3611 kg |
| Poids total autorisé en charge, base, essieu arrière | 8425 kg |
| Poids total autorisé en charge (PTAC), maxi | 16781 kg |
| Poids total autorisé en charge, maximum, essieu avant | 5034 kg |
| Poids total autorisé en charge, maximum, essieu arrière | 11747 kg |
| Encombrement | |
| Height - ROPS Cab | 3326 mm |
| Height - Non-ROPS Cab | 3320 mm |
| Hauteur : toit/ROPS | 3326 mm |
| Ground Clearance - Center Front Axle | 602 mm |
| Dimensions | |
| Longueur entre les essieux en tandem | 1510 mm |
| Longueur de l'essieu avant au bouclier | 2600 mm |
| Encombrement | |
| Longueur de l'essieu avant au tandem intermédiaire | 5870 mm |
| Longueur du pneu avant à l'arrière de la machine | 8242 mm |
| Longueur entre le contrepoids et le ripper | 9769 mm |
| Garde au sol, carter de transmission | 341 mm |
| Hauteur au sommet des vérins | 2885 mm |
| Hauteur - Cheminée d'échappement | 2865 mm |
| Largeur : entre les axes des pneus | 2056 mm |
| Dimensions | |
| Largeur à l'extérieur des pneus arrière | 2459 mm |
| Encombrement | |
| Largeur : à l'extérieur des pneus avant | 2464 mm |
| Normes | |
| Cadre ROPS/FOPS | ISO 3471:1994/ISO 3449:1992 |
| Standards | |
| Direction | ISO 5010:1992 |
| Freins | ISO 3450:1996 |
| Moteur | |
| Réserve de couple | 50 % |
| Couple maximal | 794 Nm |
12K
| Moteur | |
|---|---|
| Puissance de base (1re vitesse), nette | 108 kW |
| Poids | |
| Poids total autorisé en charge, équipement standard | 14334 kg |
| Bouclier | |
| Largeur de la lame | 3.7 m |
| Poids | |
| Poids total autorisé en charge, base, total | 13704 kg |
| Engine | |
| Modèle de moteur | Moteur C7 Cat® avec technologie ACERT™ |
| Moteur | |
| VHP, rapports 1-2, nette | 108 kW |
| VHP, rapport 3, nette | 116 kW |
| VHP – Rapports 4-8, nette | 123 kW |
| Puissance variable - brute, vitesses 1 à 2 | 118 kW |
| VHP, rapport 3, brute | 125 kW |
| VHP, rapports 4-8, brute | 133 kW |
| Cylindrée | 7.2 l |
| Alésage | 105 mm |
| Course | 127 mm |
| Vitesse à la puissance nominale | 2000 tr/min |
| Nombre de cylindres | 6 |
| Altitude de détarage | 3048 m |
| Température ambiante élevée : Vitesse du ventilateur, maximum | 1450 tr/min |
| Capacité ambiante - Élevée | 50 °C |
| Groupe motopropulseur | |
| Vitesses avant / arrière | Huit rapports avant/six rapports arrière |
| Transmission | Prise directe, Powershift |
| Freins de manœuvre | À commande pneumatique, multidisques à bain d'huile |
| Freins - Service - Surface | 23948 cm² |
| Freins de stationnement | À commande pneumatique, multidisques à bain d'huile |
| Freins - auxiliaires | Circuit jumelé |
| Spécifications de fonctionnement | |
| Vitesse maximale en marche avant | 44.8 km/h |
| Vitesse maxi - Marche arrière | 35.4 km/h |
| Rayon de braquage - Extérieur des pneus avant | 7.5 m |
| Angle de braquage, gauche/droite | 47.5 ° |
| Angle d'articulation, gauche/droite | 20 ° |
| Marche avant, 1re | 3.8 km/h |
| Marche avant, 2e | 5.2 km/h |
| Marche avant, 3e | 7.6 km/h |
| Marche avant, 4e | 10.4 km/h |
| Caractéristiques de fonctionnement | |
| Marche avant, 5e | 16.5 km/h |
| Spécifications de fonctionnement | |
| Marche avant, 6e | 22.4 km/h |
| Marche avant, 7e | 30.8 km/h |
| Marche avant, 8e | 44.8 km/h |
| Caractéristiques de fonctionnement | |
| Marche arrière, 1re | 3 km/h |
| Spécifications de fonctionnement | |
| Marche arrière, 2e | 5.7 km/h |
| Marche arrière, 3e | 8.2 km/h |
| Marche arrière, 4e | 13 km/h |
| Caractéristiques de fonctionnement | |
| Marche arrière, 5e | 24.3 km/h |
| Spécifications de fonctionnement | |
| Marche arrière, 6e | 35.4 km/h |
| Hydraulic System | |
| Type de circuit | À détection de charge, à accumulation, PPPC |
| Type de pompe | À piston variable |
| Circuit hydraulique | |
| Sortie de pompe | 210.5 l/min |
| Pression maximale du circuit | 25500 kPa |
| Pression au repos | 3600 kPa |
| Contenance du réservoir | 55 l |
| Moteur | |
| Plage de puissance variable – Nette | 108-123 kW (145-165 ch) |
| Bouclier | |
| Bouclier - Hauteur | 610 mm |
| Bouclier - Épaisseur | 22 mm |
| Rayon d'arc | 413 mm |
| Garde entre lame et cercle | 120 mm |
| Largeur de la lame de coupe | 152 mm |
| Épaisseur de la lame de coupe | 16 mm |
| Embout – Largeur | 152 mm |
| Embout – Épaisseur | 16 mm |
| Force de traction de la lame - poids total autorisé en charge (PTAC) type | 9030 kg |
| Effort de traction à la lame, PTAC maximum | 12148 kg |
| Pression verticale - poids total autorisé en charge (PTAC) type | 7503 kg |
| Down Pressure - maximum GVW | 12681 kg |
| Portée de la lame | |
| Déport du cercle, à droite | 728 mm |
| Déport du cercle, à gauche | 752 mm |
| Déport du bouclier, à droite | 663 mm |
| Déport du bouclier, à gauche | 512 mm |
| Angle maximal de la lame | 90 ° |
| Plage d'extrémités de lame, marche avant | 40 ° |
| Gamme d'embouts de lame - arrière | 5 ° |
| Portée maximale à l'extérieur des pneus, à droite | 1809 mm |
| Portée maximale à l'extérieur des pneus, à gauche | 1859 mm |
| Hauteur de levage max. au-dessus du sol | 480 mm |
| Profondeur de coupe - maxi | 735 mm |
| Ripper | |
| Porte-dents du ripper, quantité | 5 |
| Espacement de porte-dents du ripper | 533 mm |
| Force de pénétration | 8047 kg |
| Force d'extraction | 9281 kg |
| Augmentation de la longueur de la machine, bras levé | 970 mm |
| Scarificateur | |
| Intermédiaire, type V : largeur de travail | 1184 mm |
| Intermédiaire, type V, profondeur de scarification, maximum | 292 mm |
| Intermédiaire, type V : nombre de porte-dents du scarificateur | 11 |
| Intermédiaire, type V : espacement de porte-dents de scarificateur | 116 mm |
| Poids | |
| Poids total autorisé en charge, équipement standard, essieu avant | 4300 kg |
| Poids total autorisé en charge, équipement standard, total | 14334 kg |
| Moteur | |
| Puissance de base (tous les rapports) : Nette | 108 kW |
| Scarificateur | |
| Arrière, largeur de travail | 2300 mm |
| Poids | |
| Poids total autorisé en charge, équipement standard, essieu arrière | 10034 kg |
| Scarificateur | |
| Arrière, profondeur de scarification, maximum | 411 mm |
| Arrière : nombre de porte-dents de scarificateur | 9 |
| Arrière, espacement de porte-dents de scarificateur | 267 mm |
| Châssis | |
| Cercle, diamètre | 1530 mm |
| Cercle, épaisseur du support de lame | 30 mm |
| Barre d'attelage, hauteur | 127 mm |
| Barre d'attelage, largeur | 76 mm |
| Essieu avant, hauteur au centre | 615 mm |
| Essieu avant, inclinaison des roues, gauche/droite | 18 ° |
| Essieu avant : oscillation totale par côté | 32 ° |
| Plaque avant supérieure/inférieure : Largeur | 305 mm |
| Plaque avant supérieure/inférieure : Épaisseur | 25 mm |
| Plateaux avant, largeur | 242 mm |
| Plateaux avant, épaisseur | 12 mm |
| Poids linéaires de l'avant - mini | 165 kg/m |
| Poids linéaires de l'avant - maxi | 213 kg/m |
| Module de section avant - mini | 2083 cm² |
| Module de section avant, maximum | 4785 cm² |
| Tandems | |
| Hauteur | 506 mm |
| Largeur | 201 mm |
| Épaisseur du flanc de pneu, intérieure | 16 mm |
| Épaisseur du flanc de pneu, extérieure | 18 mm |
| Pas de la chaîne d'entraînement | 51 mm |
| Espacement entre les essieux de roues | 1522 mm |
| Oscillation tandem - Avant haut | 15 ° |
| Oscillation tandem, avant bas | 25 ° |
| Contenances | |
| Capacité de carburant | 305 l |
| Circuit de refroidissement | 40 l |
| Huile moteur | 25 l |
| Transmission - Différentiel - Réducteurs | 47 l |
| Carter tandem - Chacun | 64 l |
| Logement du palier de fusée de roue avant | 0.5 l |
| Carter d'entraînement de cercle | 7 l |
| Poids | |
| Poids total autorisé en charge, base, essieu avant | 4111 kg |
| Poids total autorisé en charge, base, essieu arrière | 9563 kg |
| Poids total autorisé en charge (PTAC), maxi | 20766 kg |
| Poids total autorisé en charge, maximum, essieu avant | 7268 kg |
| Poids total autorisé en charge, maximum, essieu arrière | 13498 kg |
| Encombrement | |
| Hauteur avec cabine ROPS | 3323.9 mm |
| Height - Non-ROPS Cab | 3318.4 mm |
| Hauteur - cabine ROPS surbaissée | 3097 mm |
| Hauteur - toit surélevé sans cadre ROPS | 3320.4 mm |
| Hauteur : toit/ROPS | 3323.9 mm |
| Hauteur - demi-cabine surélevée sans cadre ROPS | 3320.9 mm |
| Garde au sol, essieu avant central | 584 mm |
| Dimensions | |
| Longueur entre les essieux en tandem | 1522.8 mm |
| Encombrement | |
| Longueur de l'essieu avant au bouclier | 2587.7 mm |
| Longueur de l'essieu avant au tandem intermédiaire | 6086.4 mm |
| Longueur du pneu avant à l'arrière de la machine | 8503.5 mm |
| Longueur entre le contrepoids et le ripper | 10012.5 mm |
| Garde au sol, carter de transmission | 306.8 mm |
| Hauteur au sommet des vérins | 3013.6 mm |
| Hauteur - Cheminée d'échappement | 2822.7 mm |
| Largeur : entre les axes des pneus | 2034.5 mm |
| Dimensions | |
| Largeur à l'extérieur des pneus arrière | 2452.3 mm |
| Encombrement | |
| Largeur : à l'extérieur des pneus avant | 2480.5 mm |
| Normes | |
| Cadre ROPS/FOPS | ISO 3471:1994/ISO 3499:1992 |
| Standards | |
| Direction | ISO 5010:1992 |
| Freins | ISO 3450:1996 |
| Normes | |
| Niveaux sonores | ISO 6394:1998/ISO 6393:1998 |
| Moteur | |
| Réserve de couple | 50 % |
| Couple maximal | 901 Nm |
