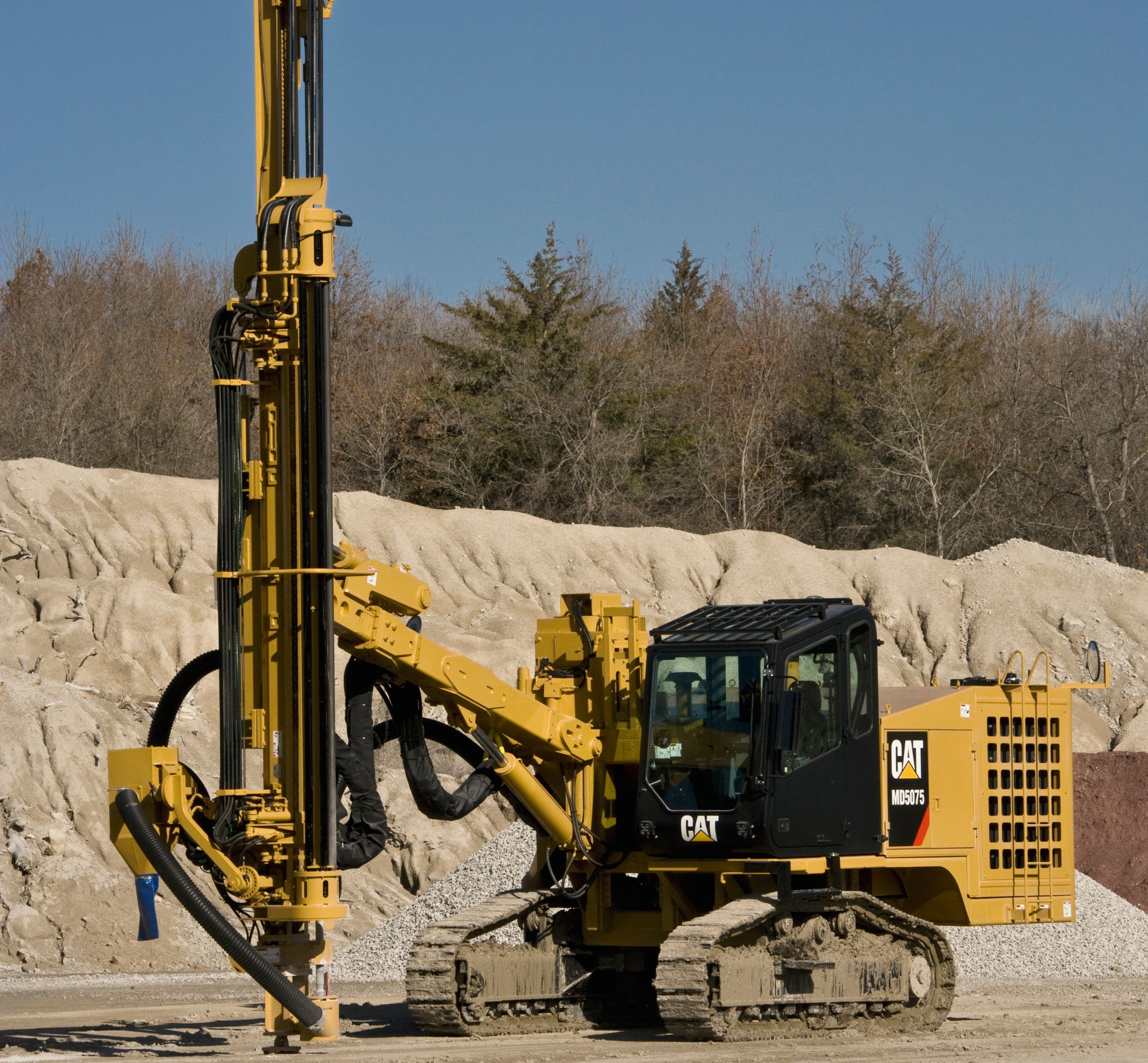

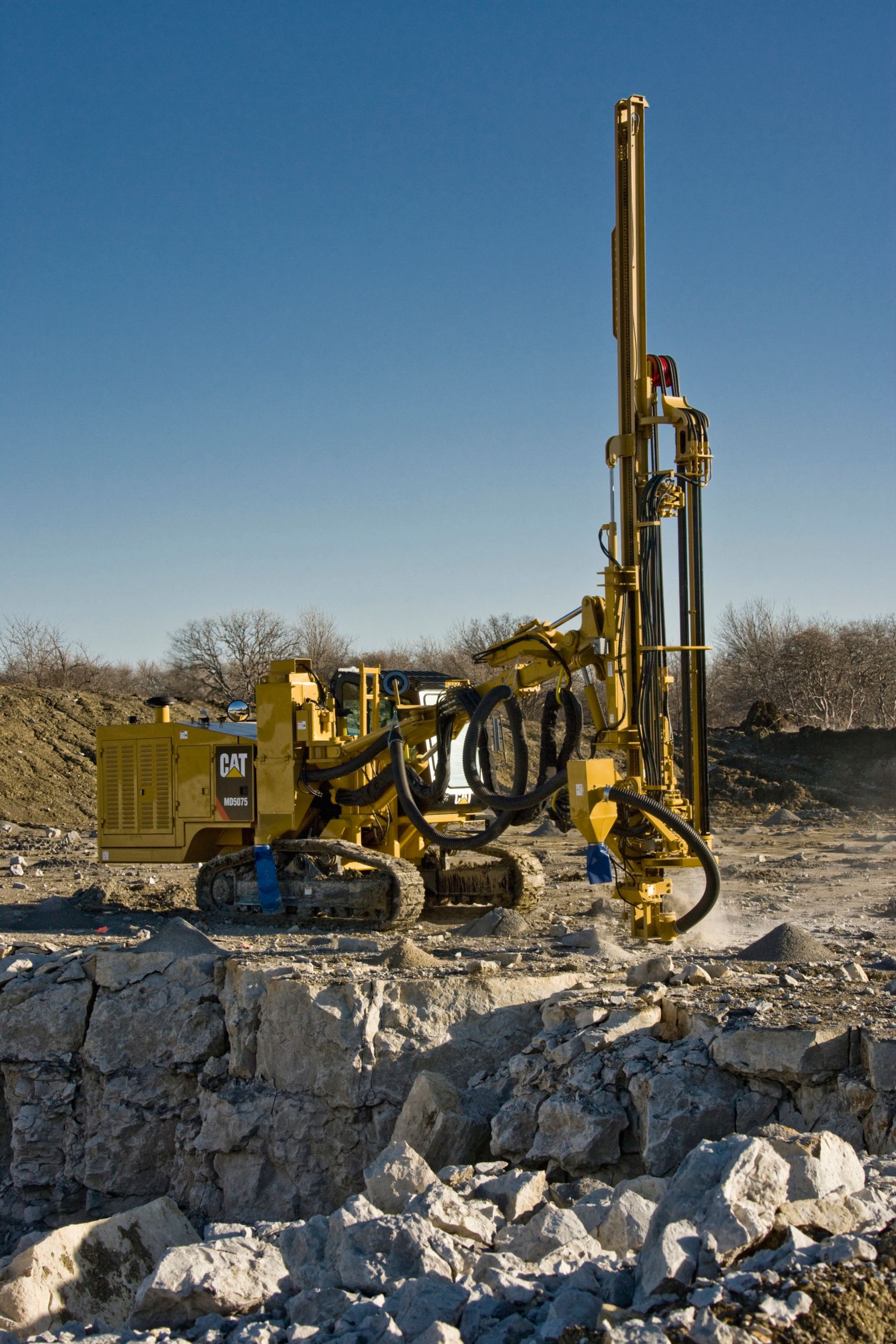

MD5075
De Cat MD5075 bereikt een grote patroondekking met een stevige uitschuifbare giek en vermindert de cyclustijd met een efficiënte carrouselstangenwisselaar. De krachtige rotsboor, duurzame Cat onderdelen en het onderhoudsgemak dragen bij aan de uitstekende waarde van deze bewezen machine.
Technische informatie
| Stofopvangsysteem | |
|---|---|
| Componenten (2) | Stofopvangsysteem dat gaten kan reinigen met een diameter tot 127 mm (5,0") |
| Specificaties | |
| Diameter van gat | Tot 127 mm (5") |
| Gatdiepte | 31 m (102,5') - Maximale diepte |
| Luchtcompressor | 9,9 m3/min (350 cfm) |
| Algemene gegevens | |
| Maximale gatdiepte | 31 m |
| Compressor | 9,9 m3/min bij 10,2 bar (350 ft3/min bij 150 psi) |
| Diameterbereik gat | 76,2 mm-127 mm (3,0"-5,0") |
| Motor | Cat C9 Tier 3, zescilinder dieselmotor, elektronisch geregeld, met turbocharger en ATAAC, nominaal vermogen van 224 kW (300 pk) bij 1800 tpm |
| Motor C9 Tier 3 | 224 kW (300 pk) bij 1800 tpm |
| Rotsboor HPR4519 | 19 kg/mm |
| Onderwagen | |
| Bodemdruk | 0.82 bar |
| Bodemvrijheid | 380 mm |
| Grote driedubbele kamblokken | 380 mm |
| Hellingvermogen | 35 graden |
| Maximumsnelheid van kolenwagen | 4 km/h |
| Pendeling van rupsen | ± 10° |
| Spoorbreedte | 204 cm |
| Aandrijflijn | |
| Brandstoftank - dubbel vullen | 492 l |
| Cat C9 Tier 3 dieselmotor met zes (6) cilinders, elektronisch geregeld, watergekoeld, turbocharger en luchtgekoelde nakoeling | 224 kW bij 1800 tpm (300 pk bij 1800 tpm) |
| Luchtfilter | Met twee elementen |
| Koelerpakket | |
| Ventilator | 106 cm |
| Luchtcompressor | |
| Schroefcompressor | 9,9 m3/min bij 10,2 bar (350 ft3/min bij 150 psi) |
| Stofopvangsysteem | |
| Filteroppervlak | 28 sq. mil. |
| Schuurbestendige zuigslang | 127 mm |
| Cabine | |
| Componenten (1) | ROPS/FOPS-gecertificeerd |
| Componenten (2) | Digitale motor en boorafleessysteem |
| Componenten (3) | Joysticks in beide armleuningen |
| Nominale geluidswaarde | minder dan 80 dB(A) |
| Totaal glas | 3.07 sq. mil. |
| Gieksysteem | |
| Giek heffen boven horizontaal | 38° |
| Giek storten onder horizontaal | 27° |
| Giek zwenken | 51° L tot 15° R |
| Gieklengte | 3.81 m |
| Giekverlengstuk | 1.5 m |
| Carrouselstangwisselaar | |
| Stangwisselaar 3,66 m (12') (1) | 45 mm - 6 stangen +1 of 51 mm - 6 stangen +1 |
| Stangwisselaar 3,66 m (12') (2) | Totale gatdiepte 27,4 m (90') met startstaal van 6,1 m (20') |
| Stangwisselaar 4,27 m (14') (1) | 45 mm - 6 stangen +1 of 51 mm - 6 stangen +1 |
| Stangwisselaar 4,27 m (14') (2) | Totale gatdiepte 31 m (102') met startstaal van 6,1 m (20') |
| Rotsboor | |
| HPR4519 hydraulisch aangedreven rotsklopboor - automatisch smeersysteem voor rotsboren | Optioneel |
| HPR4519 hydraulisch aangedreven rotsklopboor - gewicht | 299 null |
| HPR4519 hydraulisch aangedreven rotsklopboor - klopdruk | Tot 200 bar (tot 2900 psi) |
| HPR4519 hydraulisch aangedreven rotsklopboor - motoren | Dubbele hydraulische motoren met variabel toerental die een aandraaimoment van 908 N∙m (670 lbf-ft) produceren |
| HPR4519 hydraulisch aangedreven rotsklopboor - slagsnelheid | 2500-2700 bpm |
| HPR4519 hydraulisch aangedreven rotsklopboor - stangdiameter | 45 mm |
| HPR4519 hydraulisch aangedreven rotsklopboor - uitgangsvermogen bij 240 tpm | 19 kg/mm |
| Optionele HPR5123-rotsboor - diameteropties voor stang | 45 of 51 mm |
| Optionele HPR5123-rotsboor - gewicht | 397 null |
| Optionele HPR5123-rotsboor - klopdruk | Tot 200 bar (tot 2900 psi) |
| Optionele HPR5123-rotsboor - motoren | Dubbele hydraulische motoren met variabel toerental die een draaikoppel van 1356 N∙m (1000 ft-lb) produceren |
| Optionele HPR5123-rotsboor - slagsnelheid | 2500-2700 bpm |
| Optionele HPR5123-rotsboor - uitgangsvermogen bij 160 tpm | 23 kg/mm |
| Intelligent boorsysteem vanaf MD5150C | |
| Bewakingssysteem (1) | Te hoge invoersnelheid wordt beperkt |
| Bewakingssysteem (2) | Door de machinist geselecteerd, soepel, elektrisch regelsysteem voor alle boorfuncties |
| Bewakingssysteem (3) | Anti-blokkeersysteem |
| Bewakingssysteem (4) | Anti-verstoppingssysteem |
| Bewakingssysteem (5) | Anti-doorsteeksysteem |
| Bewakingssysteem (6) | Bewaakt het hydraulische hoofdsysteem (hamer, invoer, lucht en rotatiedruk) en wordt automatisch aanpast aan vooraf geprogrammeerde parameters |
| Afmetingen (bij benadering) | |
| Transportbreedte | 2.6 m |
| Transportgewicht | 19504 null |
| Transporthoogte | 3.4 m |
| Transportlengte | 12.3 m |
| Cabine | |
| Componenten (4) | Op zes manieren verstelbare zitting; naar voren/achteren, omhoog/omlaag en verstelbare rugleuning |
