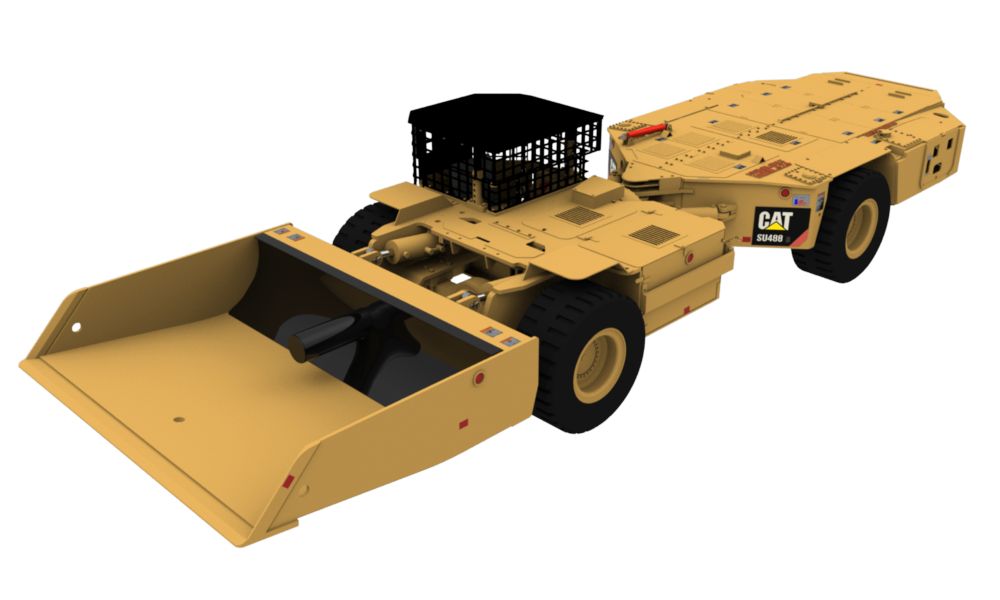

Informacje techniczne
| Dane techniczne | |
|---|---|
| Wysokość do szczytu kabiny | 1120 mm |
| Ładowność | 14.5 tony |
| Długość | 9880 mm |
| Układ wydechowy | |
| Układ oczyszczania spalin | Skruber suchy |
| Usuwanie sadzy | Filtr wymienny o skuteczności 97% |
| Marka | Evarpar/ECS |
| Typ | Wstępny DOC |
| Cylindry | |
| Przeciwwaga | Zawory blokujące układu podnoszenia i pochylania (opcjonalnie) |
| Pręty | Z twardą powłoką chromową |
| Typ | Dwustronnego działania |
| Skręt w przegubie | |
| Typ i rozmiar łożyska | Zębnik i łożysko |
| Materiał tulei | Stal hartowana |
| Kąt skrętu w obie strony | 45 ° |
| Materiał sworznia | Stal hartowana |
| Maksymalna siła uciągu | |
| Wzorzec | Informacje na temat zastosowań można uzyskać w dziale konstrukcyjnym. |
| Opony — standardowe | |
| Ładunek | 9120 kg przy 8 km/h (20 100 funtów przy 5 milach/h) |
| Rozmiar: 35x15-15 — czynnik napełniający | Wypełnienie uretanowe |
| Rozmiar: 35x15-15 — klasa osnowy | Diagonalne |
| Rozmiar: 38x16-15 — czynnik napełniający | Wypełnienie uretanowe |
| Rozmiar: 38x16-15 — klasa osnowy | Diagonalne |
| Rozmiar: 44x18-20 — czynnik napełniający | Wypełnienie uretanowe |
| Rozmiar: 44x18-20 — klasa osnowy | Diagonalne |
| Alternator | |
| Napęd | Hydraulika |
| Typ | Caterpillar, ognioodporny |
| Udźwig i możliwości transportowe | |
| Pojemność | 14,5 tony (16 ton amer.) w odległości 914 mm (36 cali) od czoła płyty ładunkowej |
| Przekładnia hydrokinetyczna | |
| Marka/model | Zintegr. Dana |
| Typ | Montowana na silniku, jednoczęściowa |
| Koła | |
| Marka/model | 3-częściowe (o dużej wytrzymałości) |
| Zadaszenie | |
| Typ | Regulowane, certyfikat CAB zgodności z wymaganiami MSHA |
| Pojemności eksploatacyjne | |
| Zbiornik paliwa | 132 l (35 gal) — ograniczenie MSHA |
| Zbiornik oleju hydraulicznego | 265 N |
| Z oponami 35x15-15 — maksymalna na 1. biegu | 2.9 km/h |
| Z oponami 35x15-15 — maksymalna na 2. biegu | 6 km/h |
| Z oponami 35x15-15 — maksymalna na 3. biegu | 10.3 km/h |
| Z oponami 35x15-15 — maksymalna na 4. biegu | 17.9 km/h |
| Układ oczyszczania powietrza dolotowego | |
| Typ podwójnego wkładu filtra na wlocie | Główny i dokładnego oczyszczania |
| Typ | Suchy |
| Wychylenie | |
| Odchylenie w górę i dół od poziomu | 15 ° |
| Typ | Łożysko kulowe przegubu |
| Układ pneumatyczny | |
| Pojemność zbiornika powietrza | 106 N |
| Typ sprężarki | Silnik tłokowy, napęd przez przekładnię zębatą |
| Ciśnienie znamionowe | 1.03 mPA |
| Ciśnienie upustowe | 1.45 mPA |
| Prędkości silnika | |
| Wysokie obroty biegu jałowego | 2350 Prędkość obrotowa |
| Niskie obroty biegu jałowego | 1000 Prędkość obrotowa |
| Układ rozruchu | |
| Typ | Pneumatyczna redukcja biegu |
| Układy hydrauliczne | |
| Układ dodatkowy | Otwarty przepływ w położeniu neutralnym, sterowanie HRO |
| Układ łyżki/WOM | Otwarty przepływ w położeniu neutralnym/suwak zaworu sterującego silnika |
| Układ kierowniczy/hamulcowy | Otwarty przepływ w położeniu neutralnym, sterowanie HRO |
| Typ zbiornika | Uszczelniony |
| Układ łyżki | |
| Uruchamianie | HRO |
| Zawór sterujący | Otwarty przepływ w położeniu neutralnym |
| Wymiary (przybliżone) | |
| Wysokość kabiny regulowanej (minimalna) — opony 35x15-15 | 1257 mm |
| Wysokość kabiny regulowanej (minimalna) — opony 38x16-15 | 1295 mm |
| Wysokość kabiny regulowanej (minimalna) — opony 44x18-20 | 1372 mm |
| Prześwit (bez elementów dystansowych na osiach) (profil prześwitu widać na szkicu handlowym) — opony 35x15-15 | 267 mm |
| Prześwit (bez elementów dystansowych na osiach) (profil prześwitu widać na szkicu handlowym) — opony 38x16-15 | 267 mm |
| Prześwit (bez elementów dystansowych na osiach) (profil prześwitu widać na szkicu handlowym) — opony 44x18-20 | 267 mm |
| Wewnętrzny promień skrętu | 3660 mm |
| Wysokość ramy głównej — opony 35x15-15 | 978 mm |
| Wysokość ramy głównej — opony 38x16-15 | 1016 mm |
| Wysokość ramy głównej — opony 44x18-20 | 1092 mm |
| Zewnętrzny promień skrętu | 8940 mm |
| Długość całkowita — z profilowaną łyżką | 9880 mm |
| Długość całkowita — z widłami podnoszącymi | 8970 mm |
| Szerokość całkowita — z profilowaną łyżką | 2920 mm |
| Szerokość całkowita — z widłami podnoszącymi | 2720 mm |
| Masa ładowarki kopalnianej bez ładunku | 22680 kg |
| Masa ładowarki kopalnianej bez ładunku — z dociążeniem 3000 funtów | 24040 kg |
| Kąt skrętu | 80° |
| Rozstaw osi | 3860 mm |
| Przekładnia | |
| Marka/model | Dana serii 32000 |
| Prędkość jazdy do przodu i do tyłu | 4 |
| Typ | Powershift z funkcją jazdy do przodu/do tyłu |
| Pompa układu chłodzenia/wentylatora | |
| Wydatek standardowej pompy przy prędkości 2000 obr./min | 17/45 l/min (4,5/12 gal/min) |
| Typ | Bieg |
| Układ kierowniczy | |
| Uruchamianie | Układ sterowania HRO |
| Zawór sterujący | Otwarty przepływ w położeniu neutralnym |
| Układ elektryczny | |
| Biegunowość | Zmienna |
| Typ | Atestowany, w wykonaniu przeciwwybuchowym |
| Napięcie | 12 |
| Silnik (4 cylindry) | |
| Układ chłodzenia | Chłodnica wodna |
| Wentylator chłodzący | Wentylator napędzany hydraulicznie |
| Pojemność skokowa | 4.8 N |
| Marka/model silnika | Caterpillar/Deutz 1013 FC |
| Maksymalna zweryfikowana moc | 112 kW (150 hp) przy 2300 obr./min |
| Maksymalny zweryfikowany moment obrotowy | 651 Nm |
| Typ | Silnik wysokoprężny, z turbosprężarką, 4-suwowy |
| Osie (przód/tył) | |
| Typ mechanizmu różnicowego | Włączany hydraulicznie, koła zębate stożkowe, wymuszony układ chłodzenia hamulców |
| Marka/model | Kessler serii 72 |
| Typ | Zewnętrzne przekładnie planetarne/układ hamulcowy SAHR |
| Filtrowanie oleju hydraulicznego | |
| Układ dodatkowy | Ciśnieniowy, 10 mikronów; zamontowany w zbiorniku, 25 mikronów |
| Układ łyżki/WOM | Ciśnieniowy, 10 mikronów |
| Wspólny obwód powrotny | Wymienny, z układem obejściowym |
| Układ kierowniczy/hamulcowy | Ciśnieniowy, 10 mikronów |
| Główna pompa hydrauliczna | |
| Wydatek standardowej pompy przy prędkości 2000 obr./min | 106 l/min |
| Typ | Bieg |
| Hamulce z akumulatorem ciśnienia | |
| Wstępne naładowanie do pracy | 6,2 MPa (900 psi) — ciśnienie azotu |
| Liczba x pojemność | 1.9 N |
| Typ | Tłokowe |
| Zdolność pokonywania wzniesień | |
| Wzdłuż | Do 30% |
| Oświetlenie | |
| Liczba/rozmieszczenie | 2 z przodu, 2 z tyłu |
| Typ | VICTOR |
| Siedzisko (kierowcy) | |
| Typ | Usytuowanie poprzeczne, z regulacją |
